CE-LINK HDMI切换器4X1带音频输出 1080P分辨率 深灰色

本产品是一款用于多播放设备输入到单显示设备建立一个小型的家庭视频网络的设备。例如：家里有电脑、DVD、智能手机、高清机顶盒等多个信号源设备，这些设备需要通过电视机或者是投影仪输出来完成播放。但是由于很多显示设备只有一个HDMI接口每次需要插拔是一件很繁琐的事情，甚至很多时候因为懒得去搞这些线路而放弃会多，让您花重金购买的设备很多时候处于闲置状态。这个设备还有一个特点它不仅能使众多的设备组建一个家庭网络，而且还带有三个不同模式（同轴、光纤、3.5mm音频接口）的音频输出接口，现在我们在家里看高清的时候一般使用电视机的扬声器来播放声音，但是大家都知道这个效果实在是太差了，有时候甚至不如几十块的便携小音箱。此设备经过特殊技术处理把影片中的声音数字信号进行提取和独立传输，可以外接各种有源、无源音箱，让您真正感到家庭影院带来的高品质享受！

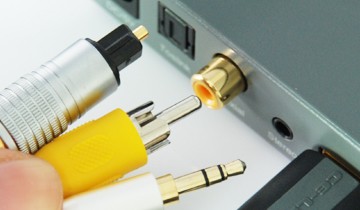

音频输出有以下3种接口：
1、Tosline光纤接口，使用光纤线缆连接设备与功放，使用家庭无源音箱（兼容5.1及以下音箱配置），可在遥控器上选择。
2、Coaxial同轴接口，使用同轴线缆连接设备与功放，使用家庭无源音箱（兼容5.1及以下音箱配置），可在遥控器上选择。
3、Stereo3.5mm音频接口，可以直接使用耳机也可以使用3.5mm转2RCA连接多媒体有源音箱。

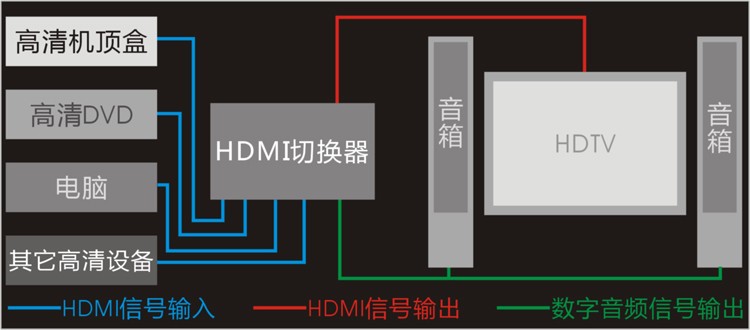

选择最多4个HDMI信号源播放设备使用HDMI高清信号传输线与设备的4个Input接口连接。

根据自己的需要可以选择光纤、同轴、3.5mm音频播放设备与对应的接口连接输出音频。

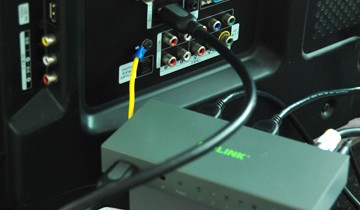

用HDMI高清信号连接线连接设备的Output和您的显示设备。

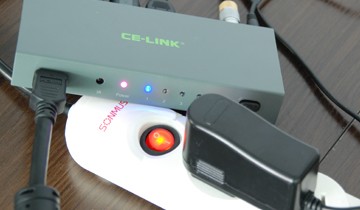

连接设备电源适配器为设备供电。已经连接完成，进入播放显示设备调试阶段。

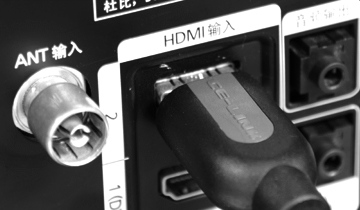

把HDMI高清信号传输线与电视机或者投影仪的HDMI接口连接。

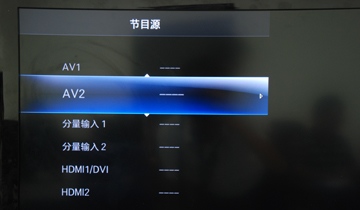

进入电视机设置菜单-输入-信号源-选择与第一步连接接口相应的接口选项，确认后即可。不同设备的选项名称有所不同，请根据实际情况操作！

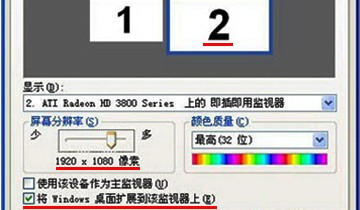

桌面空白处点击鼠标右键-属性-设置出现如上图页面，1为您的电脑显示器、2为您外接的显示设备，点击2以后再下面选择框内根据您设备的实际情况勾选相应选项即可。

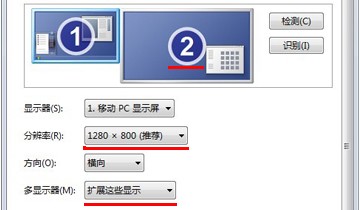

桌面空白处点击鼠标右键-屏幕分辨率出现如上图页面，1为您的电脑显示器、2为您外接的显示设备，点击2以后再下面选择框内根据您设备的实际情况勾选相应选项即可。

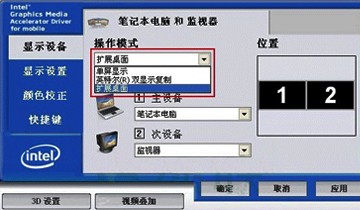

如果您的电脑上装有Intel显卡控制面板软件的话也可以在这里根据自己的需求设置。

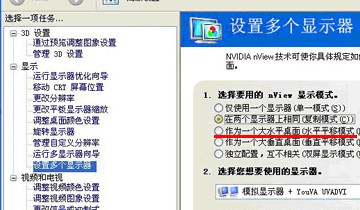

如果您的电脑上装有NVIDIA显卡控制面板软件的话也可以在这里根据自己的需求设置。

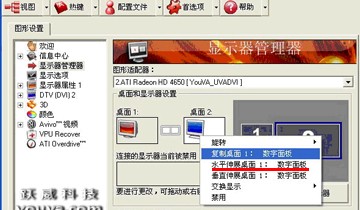

如果您的电脑上装有NVIDIA显卡控制面板软件的话也可以在这里根据自己的需求设置。

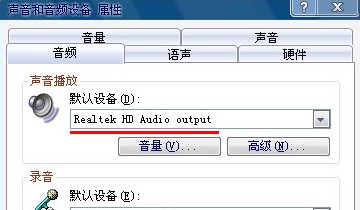

HDMI高清信号传输线是具备音视频同步传输的，但是电脑一般默认主板自带声卡或者独立声卡为默认设备。要想通过HDMI线传输音频需要做以下设置。1、显卡内置声卡的，如上图所示进入电脑控制面板-声音和音频设备属性-音频选择显卡内置声卡为默认设备确定即可。2、有些HDMI显卡是没有自带声卡的，这个就需要专业人员用专用线把主板声卡输出到显卡，主板和显卡一般都带有这个接口。

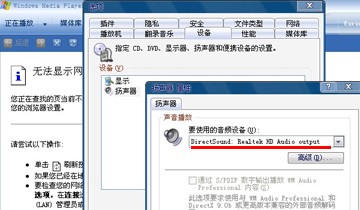

有些配置的电脑不仅要设置系统的声音和音频属性，而且默认播放器的音频默认设备也是要设置的。在播放器顶端选择工具-选项-设备-扬声器-选择显卡内置声卡为默认选项。

连接成功后，如上图所示为在扩展模式下的显示效果。在您电脑桌面上打开的程序长按鼠标左键向右拖动就会在电视上显示。电视上显示的电脑桌面没有全屏为正常现象，因为电视的显示为点对点1080P，但是在连接后电脑桌面的实际大小达不到1080P。
