小管家（chamberlain) XGJ-DS-502 5位电视专用插座 白色

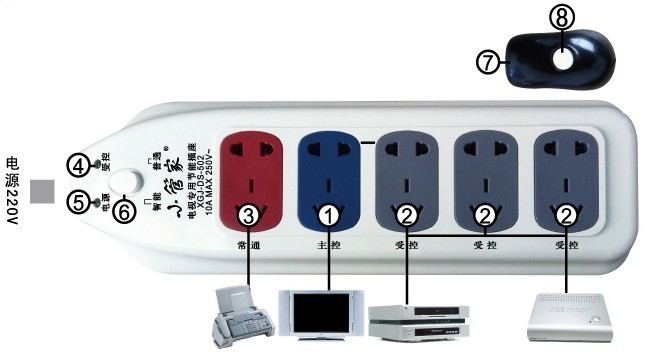

①主控插孔：插入电视
②受控插孔：插入电视相关电器如DVD、机顶盒等
③常通插孔：功能同传统插座，可插入其它电器如台灯等
④受控电源指示灯
⑤插座电源指示灯
⑥白色转换按钮
⑦电视遥控红外线接收模块
⑧白色设置按钮

1.根据使用连接图正确连接（在确认电视是在遥控关机状态下将电视插头插在蓝色插孔①上），再将红外线接收模块⑦固定在电视周围正对人方向（前方不可有遮挡物）。
2.进行设码：按住智能插座上的白色设置按钮⑧3秒即松手，再用电视遥控器对着红外线接收模块⑦上的深红色接收头，按住遥控器“开/关”按钮发射信号，此时受控电源指示灯④由不停闪烁而变为熄灭表示设码成功。
3. 开启电视：
用电视遥控器对着红外线接收头⑦按一下“开/关”按钮，此时受控电源指示灯④亮表示智能插座已接通电视与相关电器电源。（如插座受控灯亮而电视没电请检查电视电源按钮开关有没有打开）。如遥控开机后，插座受控指示灯④与电视电源灯亮起，电视没出现图像，只需再按一下遥控器就可以打开电视收看节目。
4. 关闭电视：
电视遥控关机后经过30秒左右，智能插座会自动切断主控①与受控插孔②的电源，电视
机和音响将处于完全断电状态，常通插孔③正常供电。
